THERMOMAX® DBL 80M

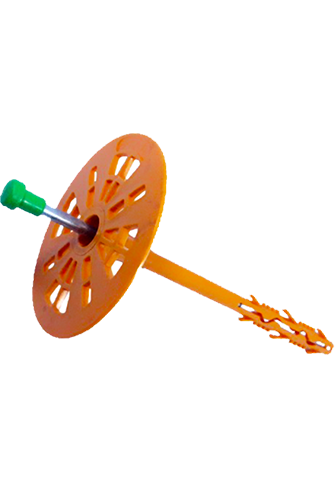

THERMOMAX® DBL 80M — тарельчатый дюбель со стальным гвоздём и широкой тарелкой для механического крепления теплоизоляционных плит. Разработан прежде всего для плит из минеральной ваты; широкая тарелка распределяет нагрузку на большую площадь плиты и защищает систему от ветрового отсоса.
Является компонентом составных систем наружной теплоизоляции фасадов (ETICS).
Области применения
• Механическое крепление плит из минеральной ваты в составных системах наружной теплоизоляции фасадов (ETICS)
• Крепление теплоизоляционных плит в зданиях с требованиями пожарной безопасности и в противопожарных рассечках
• По бетону, полнотелому кирпичу, газобетону и лёгкому бетону
Преимущества
• Стальной гвоздь не размягчается при пожаре; механическое крепление плит сохраняется
• Широкая тарелка распределяет нагрузку на большую площадь плит с низкой прочностью на отрыв, таких как минеральная вата, и предотвращает продавливание
• Головка гвоздя сконструирована так, чтобы предотвращать мостики холода и появление пятен на фасаде
• Применяется по бетону, кирпичу, газобетону и лёгкому бетону
|
Общие сведения |
|
|
Тип изделия |
Тарельчатый дюбель со стальным гвоздём |
|
Материал гильзы |
Полипропилен (PP) |
|
Материал гвоздя |
Сталь |
|
Диаметр тарелки |
80 мм |
|
Диаметр гильзы |
8 мм |
|
Показатели |
|
|
Категории применения (EAD 330196) |
A – Бетон B – Полнотелый кирпич / сплошная кладка D – Лёгкий бетон E – Газобетон |
|
Точечный коэффициент теплопередачи (χ) |
≤ 0,004 Вт/К |
|
Температура эксплуатации |
−40°C / +80°C |
|
Головка гвоздя |
Сконструирована для предотвращения мостиков холода |
|
Данные по применению |
|
|
Диаметр сверла |
8 мм |
|
Мин. глубина отверстия |
Длина дюбеля + 10 мм |
|
Глубина анкеровки (заглубление в основание) |
Мин. 50 мм (в плотных основаниях) |
|
Способ сверления |
В бетоне и полнотелом кирпиче — с ударом В газобетоне и лёгком бетоне — без удара |
|
Количество дюбелей |
Рядовая зона фасада: мин. 6 шт./м² Краевые зоны: мин. 8 шт./м² (по расчёту ветровой нагрузки) |
|
Выдержка после приклеивания |
Не менее 24 часов |
|
Безопасность и документы |
|
|
Класс реакции на огонь (EN 13501-1) |
Класс E |
Указанные технические значения получены при температуре окружающей среды +23°C и относительной влажности 50%.
