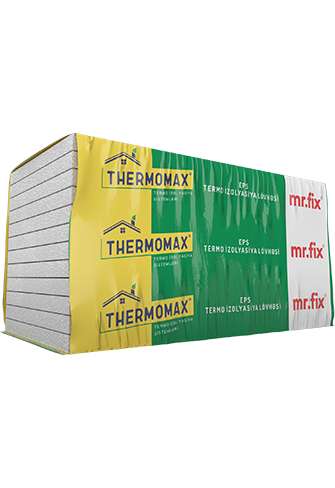

THERMOMAX® EPS
THERMOMAX® EPS — теплоизоляционная плита на основе пенополистирола, применяемая для теплоизоляции вертикальных и горизонтальных поверхностей зданий. Благодаря закрытой ячеистой структуре обеспечивает низкий коэффициент теплопроводности и высокую стабильность размеров; при производстве не используются газы, вредные для человека и окружающей среды.
Соответствует стандарту EN 13163. Выпускается в четырёх классах прочности на сжатие: EPS 50, EPS 90, EPS 120 и EPS 200.
Области применения
• В составных системах наружной теплоизоляции фасадов (ETICS)
• Теплоизоляция эксплуатируемых и неэксплуатируемых кровель
• Подкровельное пространство и кровельные отсеки
• Теплоизоляция полов, под стяжку и потолков
• Теплоизоляция холодильных камер
• В качестве защитного слоя на бетонных поверхностях
Область применения – выбор типа
В таблице ниже приведён подходящий тип THERMOMAX® EPS для каждой области применения, а также характеристика, определяющая выбор. Окончательный выбор типа и толщины выполняется на основании теплотехнического расчёта и нагрузок конкретного проекта.
|
Область применения |
EPS 50 |
EPS 90 |
EPS 120 |
EPS 200 |
Определяющая характеристика |
|
Наружная теплоизоляция фасадов (ETICS) |
● |
● |
● |
○ |
Прочность на растяжение перпендикулярно лицевым поверхностям, EN 1607 ≥ 100 кПа (TR100) |
|
Неэксплуатируемая кровля, подкровельное пространство |
● |
● |
○ |
– |
Коэффициент теплопроводности (λD) |
|
Теплоизоляция потолков подвалов и гаражей |
● |
● |
○ |
– |
Коэффициент теплопроводности (λD) |
|
Теплоизоляция пола под стяжку (жильё, пешая нагрузка) |
○ |
● |
● |
○ |
Напряжение сжатия CS(10) |
|
Эксплуатируемая террасная кровля (под стяжку) |
– |
○ |
● |
● |
Напряжение сжатия и ползучесть (EN 1606) |
|
Промышленный пол под транспортной нагрузкой |
– |
– |
○ |
● |
Напряжение сжатия и ползучесть (EN 1606) |
|
Холодильная камера |
– |
– |
● |
● |
Водопоглощение WL(T)3 и напряжение сжатия |
|
Фундамент / стена ниже уровня земли, контакт с грунтом |
○ |
○ |
● |
● |
Водопоглощение |
|
Защитный слой на бетоне (без постоянной нагрузки) |
● |
● |
● |
● |
Толщина и стабильность размеров |
• Рекомендуется ○ Возможно применение в зависимости от проекта – Не рекомендуется
• В составных системах наружной теплоизоляции определяющей характеристикой является не напряжение сжатия, а прочность на растяжение перпендикулярно лицевым поверхностям (EN 1607).
• При постоянной нагрузке, чтобы деформация за 50 лет эксплуатации не превысила 2%, постоянная нагрузка не должна превышать примерно 30% от значения CS(10) (EN 1606).
• В холодильных камерах с тёплой стороны теплоизоляции обязательно устройство пароизоляции.
Преимущества
• Около 98% объёма составляет неподвижный воздух, что обеспечивает высокие теплоизоляционные свойства
• Малый вес; не создаёт дополнительной нагрузки на конструкцию
• Высокая стабильность размеров; сохраняет форму
• Легко режется и монтируется, экономит трудозатраты
• Паропроницаема; при достаточной толщине снижает риск образования конденсата
• Не гниёт, не плесневеет; сохраняет физические свойства в течение длительного времени
|
Характеристика |
Ед. изм. |
EPS 50 |
EPS 90 |
EPS 120 |
EPS 200 |
|
Общие сведения |
|||||
|
Состав материала |
– |
Пенополистирол (EPS) |
|||
|
Внешний вид |
– |
Белая резаная плита |
|||
|
Средняя плотность (приблизительно) |
кг/м³ |
16 |
20 |
24 |
30 |
|
Размер плиты |
см |
50 × 100 |
|||
|
Толщина плиты |
см |
2 – 3 – 4 – 5 – 6 – 8 – 10 |
|||
|
Теплотехнические характеристики |
|||||
|
Коэффициент теплопроводности (λD – EN 12667) |
Вт/м·К |
0,039 |
0,037 |
0,036 |
0,033 |
|
Температура эксплуатации |
°C |
−50°C / +75°C |
|||
|
Механические характеристики |
|||||
|
Напряжение сжатия при 10% деформации (EN 826) |
кПа |
≥ 50 CS(10)50 |
≥ 90 CS(10)90 |
≥ 120 CS(10)120 |
≥ 200 CS(10)200 |
|
Прочность на растяжение перпендикулярно лицевым поверхностям (EN 1607) |
кПа |
≥ 190 TR150 |
≥ 190 TR150 |
≥ 265 TR250 |
≥ 305 TR300 |
|
Прочность на изгиб (EN 12089) |
кПа |
≥ 190 BS150 |
≥ 240 BS200 |
≥ 335 BS300 |
≥ 475 BS450 |
|
Допуски размеров и стабильность |
|||||
|
Допуск по длине (EN 822) |
мм |
± 2 (L2) |
|||
|
Допуск по ширине (EN 822) |
мм |
± 2 (W2) |
|||
|
Допуск по толщине (EN 823) |
мм |
± 1 (T2) |
|||
|
Допуск на отклонение от прямоугольности (EN 824) |
мм/м |
± 2 (S2) |
|||
|
Допуск на плоскостность (EN 825) |
мм |
5 (P4) |
|||
|
Стабильность размеров, 23°C / 50% ОВ (EN 1603) |
% |
± 0,2 — DS(N)2 |
|||
|
Стабильность размеров, 48 часов / 70°C (EN 1604) |
% |
≤ 1 — DS(70,-)1 |
|||
|
Характеристики по воде и водяному пару |
|||||
|
Водопоглощение при длительном погружении (EN 12087) |
% по объёму |
≤ 5,0 — WL(T)5 |
≤ 3,0 — WL(T)3 |
||
|
Коэффициент сопротивления диффузии водяного пара (EN 12086) |
μ |
20 – 40 |
30 – 70 |
30 – 70 |
30 – 70 |
|
Сведения по безопасности |
|||||
|
Класс реакции на огонь (EN 13501-1) |
– |
Класс E |
|||
|
Опасные вещества |
– |
См. паспорт безопасности (SDS) |
|||
Указанные технические значения получены при температуре окружающей среды +23°C и относительной влажности 50%.
